GZW-1阻爆燃型阻火器
GZW-1阻爆燃型阻火器产品详细:
.jpg)
GZW-1阻爆燃型阻火器，又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，从而达到阻火目的。
GZW-1阻爆燃型管道阻火器零部件材料：
|
阀体材料
|
碳钢WCB、不锈钢304、316、
|
|
阻火芯件材料
|
不锈钢防爆阻火波纹板
|
|
密封件材料
|
耐油石棉橡胶、四氟PTFE
|
|
环境温度 ℃
|
≤480
|
|
公称压力(MPa)
|
0.6~5.0
|
|
防爆级别
|
BS5501:ⅡA、ⅡB、ⅡC
|

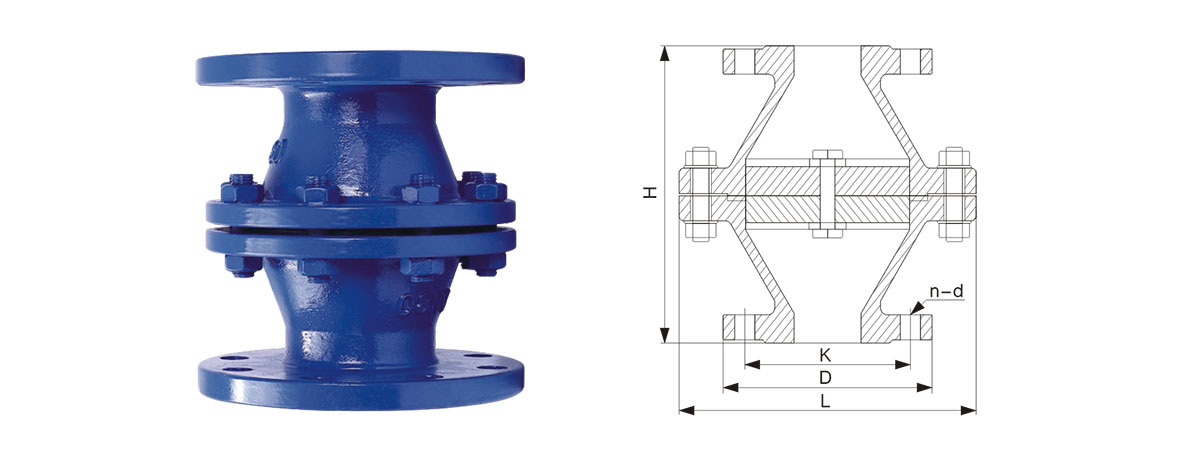

GZW-1阻爆燃型管道阻火器外形连接尺寸：
|
型 号
|
口 径
|
PN MPa
|
GZJ-1管道阻火器外形尺寸（mm）
|
螺 栓
|
||||
|
K
|
D
|
DL
|
L
|
数量(KG)
|
螺纹
|
|||
|
GZW-20
|
DN20
|
1.6
|
75
|
105
|
195
|
200
|
4
|
M12
|
|
GZW-25
|
DN25
|
85
|
115
|
195
|
200
|
4
|
M12
|
|
|
GZW-40
|
DN40
|
110
|
150
|
245
|
240
|
4
|
M16
|
|
|
GZW-50
|
DN50
|
125
|
165
|
245
|
240
|
4
|
M16
|
|
|
GZW-80
|
DN80
|
160
|
200
|
280
|
250
|
8
|
M16
|
|
|
GZW-100
|
DN100
|
180
|
220
|
335
|
260
|
8
|
M16
|
|
|
GZW-150
|
DN150
|
240
|
285
|
460
|
360
|
8
|
M20
|
|
|
GZW-200
|
DN200
|
295
|
340
|
520
|
420
|
12
|
M20
|
|
|
GZW-250
|
DN250
|
355
|
405
|
580
|
430
|
12
|
M24
|
|
|
GZW-300
|
DN300
|
410
|
460
|
705
|
450
|
12
|
M24
|
|
|
GZW-600
|
DN600
|
770
|
840
|
1120
|
580
|
20
|
M33
|
|
