带吸入接管呼吸阀HXF-III
呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。呼吸阀类型代号以呼入和呼出口有否接管来分类，共8种，见表：
|
HX1呼吸阀 |
HXF1阻火呼吸阀 |
|
HX2带双接管呼吸阀 |
HXF2带双接管阻火呼吸阀 |
|
HX3带吸入接管呼吸阀 |
HXF3带吸入接管阻火呼吸阀 |
|
HX4带呼出接管呼吸阀 |
HXF4带呼出接管阻火呼吸阀 |
|
HX5单呼阀 |
HXF5阻火单呼阀 |
|
HX6单吸阀 |
HXF6阻火单吸阀 |
|
HX7带接管呼出阀 |
HXF7带接管阻火呼出阀 |
|
HX8带接管吸入阀 |
HXF8带接管阻火吸入阀 |
HX3、HXF3带吸入接管阻火呼吸阀技术参数：
|
型号 |
HX4 / HXF4型 |
规格 |
DN25-DN350 PN0.6-PN2.5 |
|
壳体材质 |
AL CS 304 316 316L |
导杆材质 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封垫片 |
石墨垫片金属垫片聚四氟乙烯 |
|
正压阀盘材质 |
CS 304 316 316L/F4 |
负压阀盘材质 |
聚四氟乙烯 F4 |
|
正压阀盘压力 |
+36 mmH2O ~ +1000mmH2O |
负压阀盘压力 |
-25 mmH2O ~ -65mmH2O |
|
压力等级 |
A级 B级 C级 D级 |
环境温度 |
CS:-30℃~+350℃ SS:-80℃~+350℃ |
|
连接方式 |
法兰连接螺纹连接 |
法兰标准 |
JB GB HG ANSI SH JIS |
|
设计制造检测标准 |
SY/T0511-1996 GB5908-86 |
外表处理 |
CS: paint SS:NO Paint |

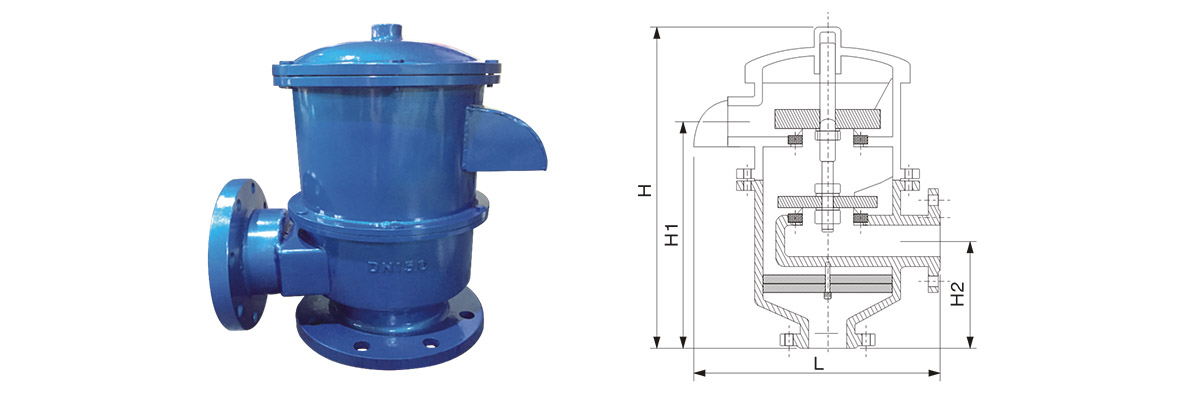

HX3、HXF3带吸入接管阻火呼吸阀连接尺寸：
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
25 |
1" |
160 |
500 |
|
50 |
2" |
320 |
650 |
|
80 |
3" |
450 |
750 |
|
100 |
4" |
450 |
950 |
|
150 |
6" |
620 |
1100 |
|
200 |
8" |
750 |
1200 |
|
250 |
10" |
850 |
1500 |
|
300 |
12" |
1100 |
1750 |
